Sistema multifunzionale di misura e controllo di fine linea per motori elettrici
Caratteristiche
- Prove di sicurezza elettrica (alta tensione, resistenza di isolamento, conduttore di terra)
- Prova di resistenza degli avvolgimenti
- Prova di sovratensione (surge)
- Misura dei parametri elettrici su tutte le velocità
- Prova di vibrazione su due assi con culla a massa sismica sospesa
- Misura del numero di giri tramite vibrazione
- Verifica del senso di rotazione
- Variac (alimentatore controllato da PLC opzionale)
- Selezione manuale del condensatore di avviamento (selezione automatica opzionale)
- Doppia stazione
- Tempo di prova 8..10 secondi
Esigenze del cliente
Eseguire tutte le prove di sicurezza elettrica, di qualità e prestazionali con un’unica attrezzatura e nel minor tempo possibile.
Soluzione

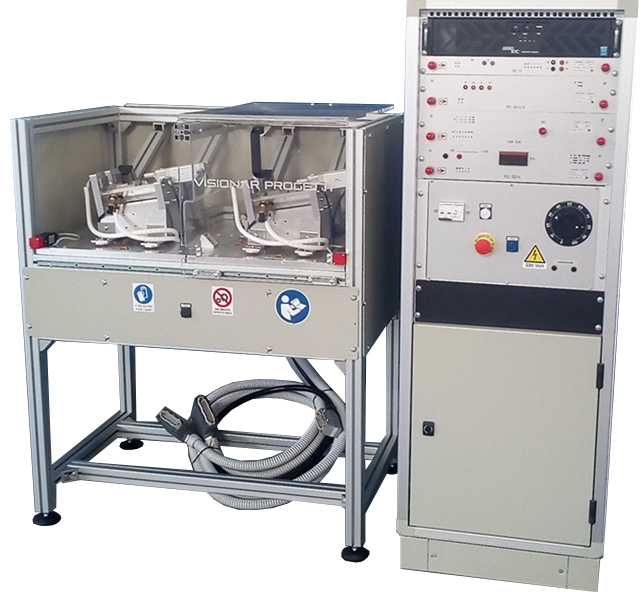

È stato realizzato un banco a due stazioni con funzionamento non simultaneo. Ogni stazione è dotata di una culla porta-motore a massa sismica, con sensori di rotazione senza contatto e due accelerometri monoassiali. Una colonna rack ospita tutta la strumentazione, il PC e la parte elettrica. La prova di vibrazione prevede la selezione di un massimo di sei criteri prestazionali, sia a regime sia durante il transitorio di arresto. Dal segnale di vibrazione viene estratta l’informazione sulla velocità di rotazione del motore. Sistema I4.0.
