Sistema di prova per pompe BLDC e a induzione per caldaie
Caratteristiche
- Caratterizzazione portata-prevalenza
- Prova a tensione marginalizzata
- Prove in modalità automatica e interattiva
- Prove eseguite con fluido portato a 70 °C
- Sistema di controllo specifico per pompe brushless (simulazione del funzionamento per caldaie a condensazione)
- Reportistica dedicata
Esigenze del cliente
Provare a campione i circolatori per caldaia in fase di accettazione ed eseguire prove di R&S per l’approvazione di nuovi componenti. La prova deve essere eseguita su pompe con interfacce meccaniche specifiche e su fluidi anche in temperatura.
Soluzione

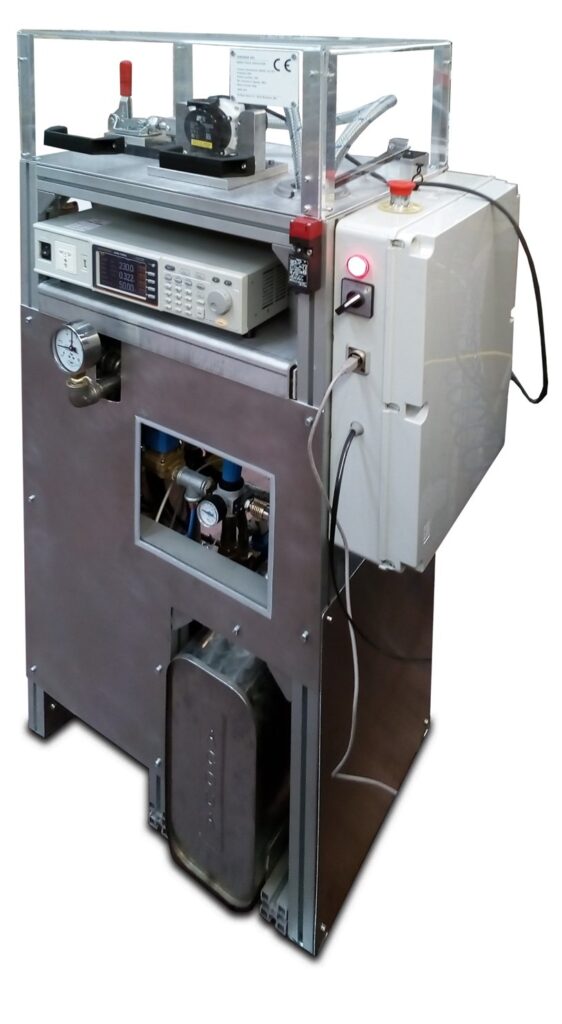

È stato sviluppato un banco prova compatto con maschere ad attacco rapido. Il sistema è a circuito chiuso con serbatoi pressurizzati a bordo. Valvole a controllo elettronico permettono di ottenere automaticamente le curve PQ; un riscaldatore a resistenza porta il fluido alla temperatura desiderata per la prova. Il banco riduce sensibilmente i tempi delle prove di accettazione e di sviluppo.
