Sistema di prova per motocicli e ATV in camera anecoica EMC
1 / 2Caratteristiche
- Passo ampiamente regolabile (1200-1800 mm)
- Peso contenuto (800 kg)
- Facilmente movimentabile grazie alle ruote autoportanti
- Solo attuatori e sistema frenante pneumatici (di tipo dinamometrico)
- Ventilatore di raffreddamento con motore pneumatico
- Tutti i rulli sono collegati meccanicamente
Esigenze del cliente

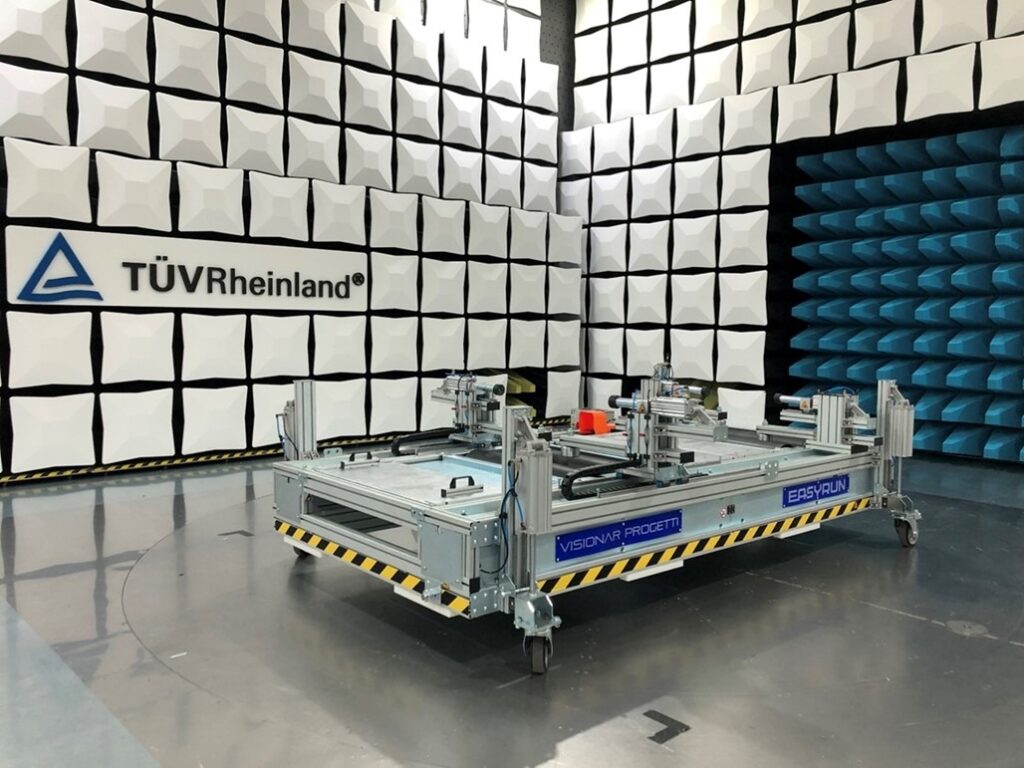

Il cliente è il laboratorio di un importante ente di certificazione. L’esigenza è quella di un banco prova mobile in grado di sostenere motocicli e ATV durante le prove EMC, applicando ai rulli 6 kW di potenza (a 50 km/h) e simulando un percorso rettilineo su due o quattro ruote.
Al termine della prova il dispositivo deve poter essere rimosso facilmente dalla camera anecoica. Il banco deve essere progettato per consentire un accesso agevole a scooter, ATV e motocicli. Sono ammessi esclusivamente sensori ottici per la misura della velocità.
Soluzione

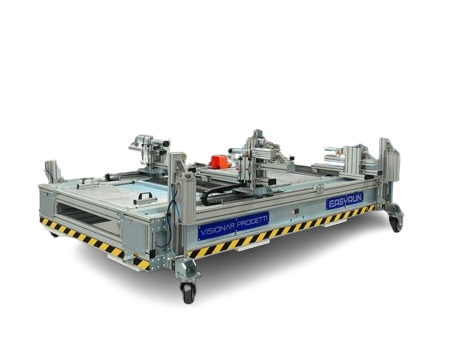

Abbiamo sviluppato un banco prova personalizzato con passo regolabile. I rulli anteriori e posteriori sono collegati meccanicamente tra loro e le ruote autoportanti sono montate su bracci ad azionamento pneumatico, soddisfacendo tutte le specifiche richieste. Anche il ventilatore di raffreddamento è ad azionamento pneumatico.
