Sistema di misura portata-pressione per ventilatori e sistemi di combustione secondo ISO5801 (o AMCA210)
Caratteristiche
- Portata
- Pressione (totale e statica)
- Numero di giri
- Potenza elettrica, tensione e corrente
- Misura della coppia assorbita dal ventilatore (rendimento fluidodinamico)
- Prove a numero di giri costante e a duty cycle costante (per motori brushless)
- Misure normalizzate secondo ISO5801. Alimentazione regolabile: monofase 120-230 V, trifase 230-500 V, 50 e 60 Hz.
- Collegamento con software di simulazione delle prestazioni
Esigenze del cliente
Disporre di un banco di laboratorio per caratterizzare ventilatori brushless e sistemi di combustione, ovvero ventilatore + miscelatore + valvola gas, simulando le reali condizioni di utilizzo in caldaia e valutando il rendimento fluidodinamico e quello del motore elettrico.
Soluzione

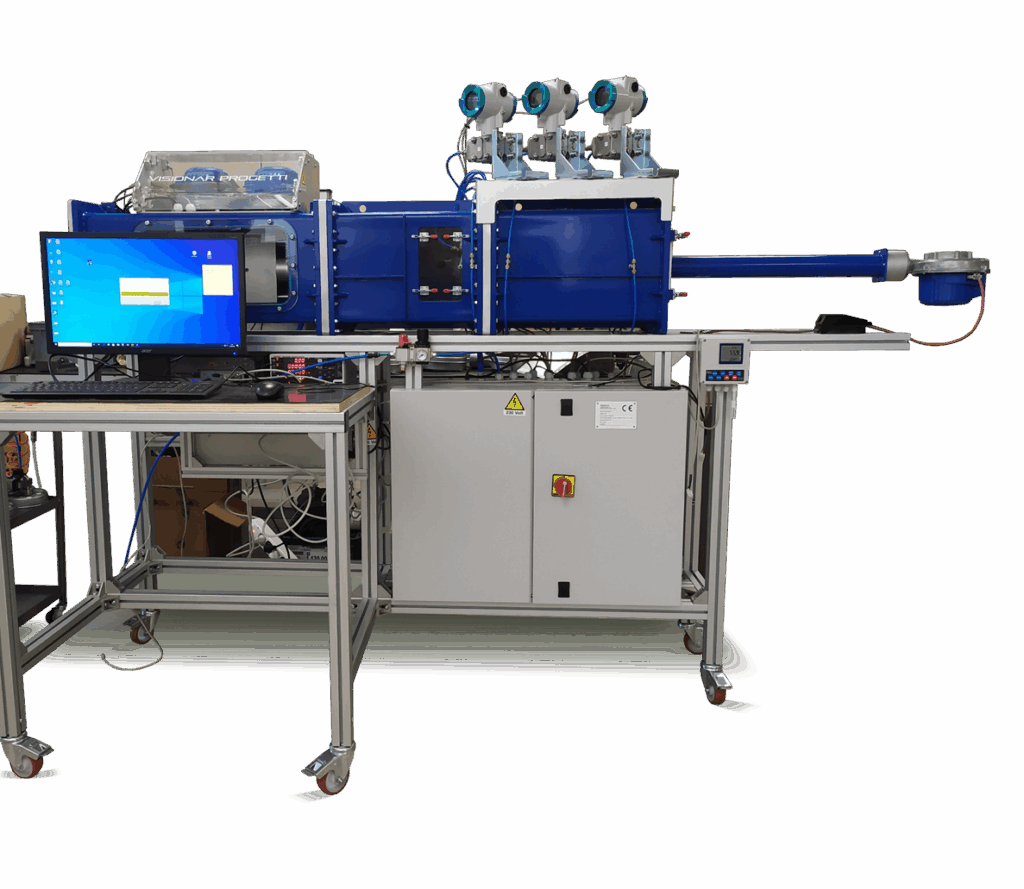

È stato realizzato un banco prova per la misura simultanea e multipla della portata d’aria del ventilatore e della portata di gas.
Un azionamento esterno permette di caratterizzare il rendimento fluidodinamico di ventilatori o sistemi.
È stato sviluppato un software di simulazione che, prendendo in ingresso la coppia prodotta da motori alternativi (o simulati), consente la previsione delle prestazioni di prototipi virtuali; le prove possono essere eseguite in modo automatico o manuale.
