Sistema di misura portata-pressione per ventilatori secondo ISO5801 (o AMCA210)
Caratteristiche
- Portata
- Pressione (totale e statica)
- Numero di giri
- Potenza elettrica, tensione e corrente
- Misura della coppia assorbita dal ventilatore (rendimento fluidodinamico)
- Prove a numero di giri costante e a duty cycle costante (per motori brushless)
- Misure normalizzate secondo ISO5801
- Alimentazione regolabile: monofase 120-230 V, trifase 230-500 V, 50 e 60 Hz
- Collegamento con software di simulazione delle prestazioni
Esigenze del cliente
Disporre di un banco di laboratorio per caratterizzare ventilatori di diverse tipologie e per diverse applicazioni, valutarne il rendimento distinguendo tra rendimento fluidodinamico e rendimento del motore, e poter eseguire prove di temperatura sugli avvolgimenti in condizioni di lavoro simili a quelle reali.
Soluzione

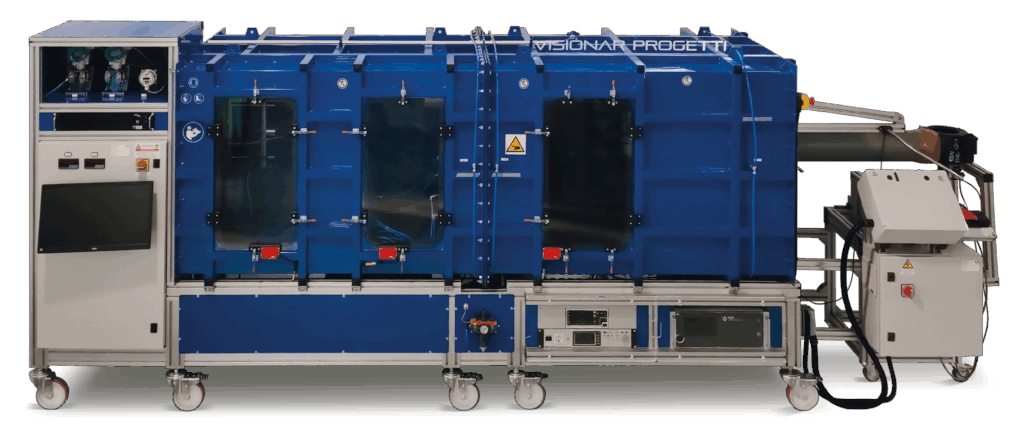

È stato realizzato un banco prova prestazionale conforme alla norma ISO 5801. Un azionamento esterno permette di caratterizzare il rendimento fluidodinamico di ventilatori o sistemi.
È stato sviluppato un software di simulazione che, prendendo in ingresso la coppia prodotta da motori alternativi (o simulati), consente la previsione delle prestazioni di prototipi virtuali; le prove possono essere eseguite in modo automatico o manuale.
