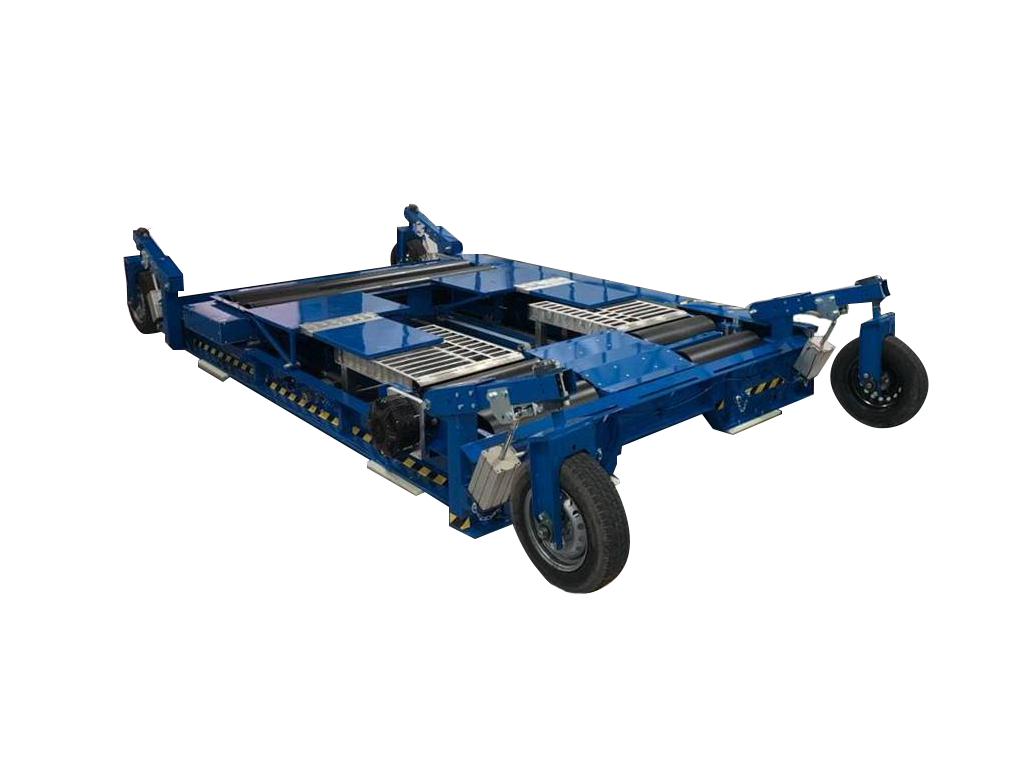

Sistema di prova per automobili in camera anecoica EMC
1 / 2Caratteristiche
- Passo ampiamente regolabile (1650-3200 mm)
- Peso contenuto (2000 kg)
- Facilmente movimentabile grazie alle ruote autoportanti
- Solo attuatori e sistema frenante pneumatici (di tipo dinamometrico)
- Ventilatore di raffreddamento con motore pneumatico
- Tutti i rulli sono collegati meccanicamente
Esigenze del cliente

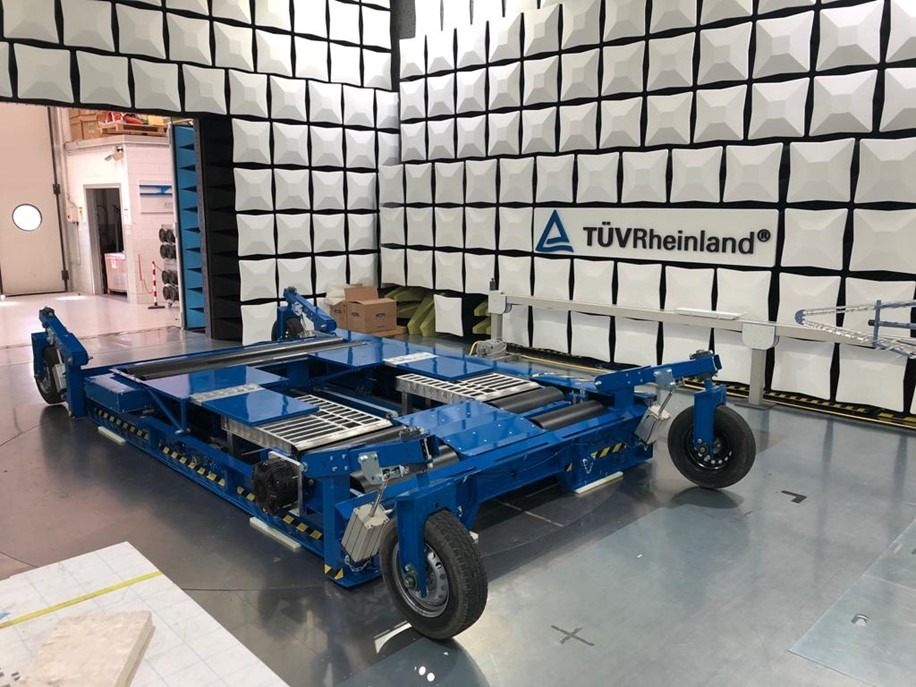

Il cliente, laboratorio di un importante ente di certificazione, necessita di un banco prova mobile in grado di sostenere automobili e un tre ruote durante le prove EMC, applicando ai rulli 6 kW di potenza (a 50 km/h) e simulando un percorso rettilineo su tutte e quattro (o tre) le ruote. Al termine della prova il dispositivo deve poter essere spostato facilmente fuori dalla camera anecoica. Il peso massimo delle automobili in prova è di 2.850 kg, mentre il peso massimo del dispositivo deve essere di 2.000 kg. Il banco deve essere sagomato in modo che anche le vetture sportive possano salirvi senza toccare la struttura. Sono ammessi esclusivamente sensori ottici per la misura della velocità.
Soluzione
Grazie a un’accurata ricerca delle soluzioni e a simulazioni strutturali, abbiamo sviluppato un banco prova multifunzionale in grado di soddisfare tutte le esigenze elencate.
